Drosselventile
SO Code:
-
Art.-Nr.: -
Technische Details
Ergänzende Informationen

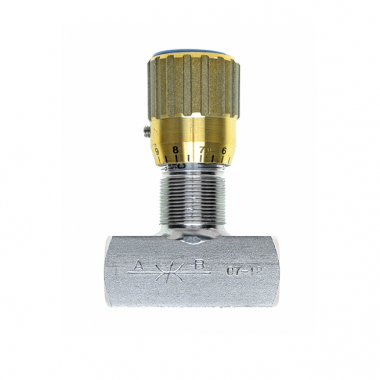

Zweiwege-Nadelventile zur Durchflussregelung in beide Richtungen.
Regelung der Durchflussmenge mithilfe Dezimalskala auf dem Griff. Unbeabsichtigte Bedienung durch Feststellschraube auf dem Griff nicht möglich.
Metallische Abdichtung.
Schalttafelmontage mit Nutmutter auf Anfrage.
Betriebstemperatur: -20°C bis +100°C
Filtrierungsgrad: 25 µm
Sicherheitsfaktor Druck: 1.5-fach
Auf Anfrage:
Anschlüsse Außen-/ Innengewinde, Dichtung aus FKM, Gewinde NPT, Hutmuttern
Regelung der Durchflussmenge mithilfe Dezimalskala auf dem Griff. Unbeabsichtigte Bedienung durch Feststellschraube auf dem Griff nicht möglich.
Metallische Abdichtung.
Schalttafelmontage mit Nutmutter auf Anfrage.
Betriebstemperatur: -20°C bis +100°C
Filtrierungsgrad: 25 µm
Sicherheitsfaktor Druck: 1.5-fach
Auf Anfrage:
Anschlüsse Außen-/ Innengewinde, Dichtung aus FKM, Gewinde NPT, Hutmuttern
Dokumente
-
Technische Informationen Durchflussdiagramme EFT Herunterladen
| Type | (Kd.-) Art.-Nr. | PN | G | H | L1 | CAD | Legende | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | EFT-2257/2-G 1.8 | Art.-Nr. | 1025354 | PN | 400 | G | 1/8 | H | 59.0 | L1 | 38.0 | CAD | - | |
| Type | EFT-2257/2-G 1.4 | Art.-Nr. | 1025353 | PN | 400 | G | 1/4 | H | 71.0 | L1 | 49.0 | CAD | - | |
| Type | EFT-2257/2-G 3.8 | Art.-Nr. | 1025352 | PN | 400 | G | 3/8 | H | 84.0 | L1 | 59.0 | CAD | - | |
| Type | EFT-2257/2-G 1.2 | Art.-Nr. | 1025351 | PN | 400 | G | 1/2 | H | 97.0 | L1 | 68.0 | CAD | - | |
| Type | EFT-2257/2-G 3.4 | Art.-Nr. | 1025350 | PN | 400 | G | 3/4 | H | 120.0 | L1 | 86.0 | CAD | - |
Zweiwege-Nadelventile zur Durchflussregelung in beide Richtungen.
Regelung der Durchflussmenge mithilfe Dezimalskala auf dem Griff. Unbeabsichtigte Bedienung durch Feststellschraube auf dem Griff nicht möglich.
Metallische Abdichtung.
Schalttafelmontage mit Nutmutter auf Anfrage.
Betriebstemperatur: -20°C bis +100°C
Filtrierungsgrad: 25 µm
Sicherheitsfaktor Druck: 1.5-fach
Auf Anfrage:
Anschlüsse Außen-/ Innengewinde, Dichtung aus FKM, Gewinde NPT, Hutmuttern
Regelung der Durchflussmenge mithilfe Dezimalskala auf dem Griff. Unbeabsichtigte Bedienung durch Feststellschraube auf dem Griff nicht möglich.
Metallische Abdichtung.
Schalttafelmontage mit Nutmutter auf Anfrage.
Betriebstemperatur: -20°C bis +100°C
Filtrierungsgrad: 25 µm
Sicherheitsfaktor Druck: 1.5-fach
Auf Anfrage:
Anschlüsse Außen-/ Innengewinde, Dichtung aus FKM, Gewinde NPT, Hutmuttern
Dokumente
-
Technische Informationen Durchflussdiagramme EFT Herunterladen
-
Datenblatt Sprache: de
-
Datenblatt Sprache: en
